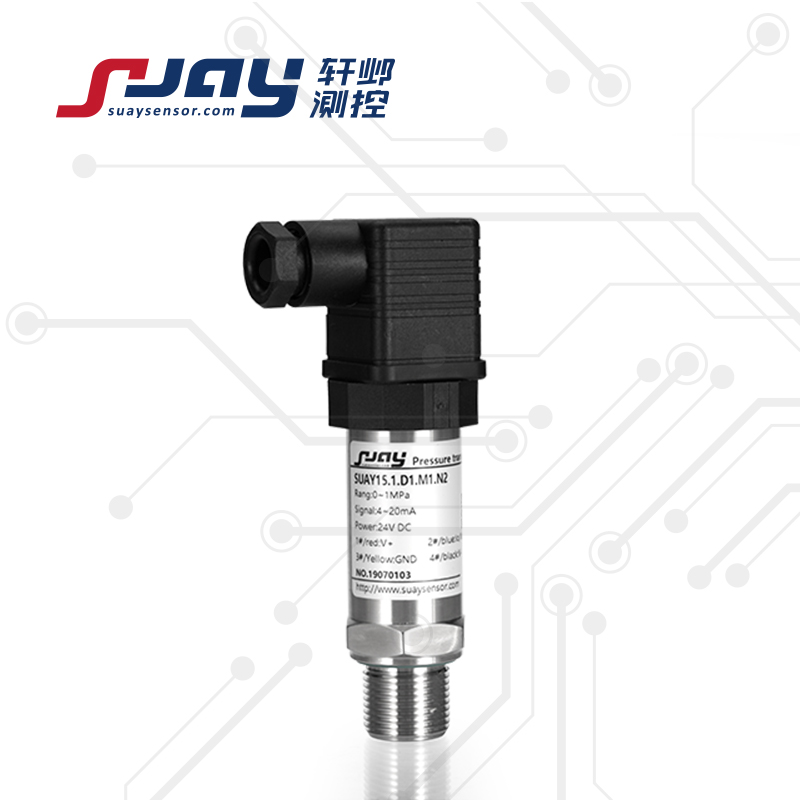

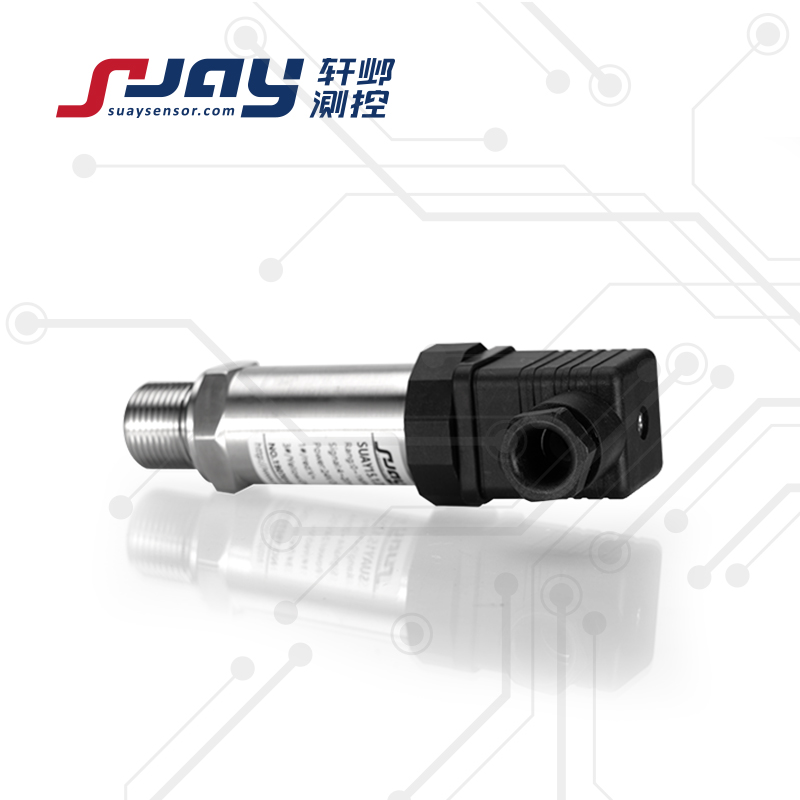

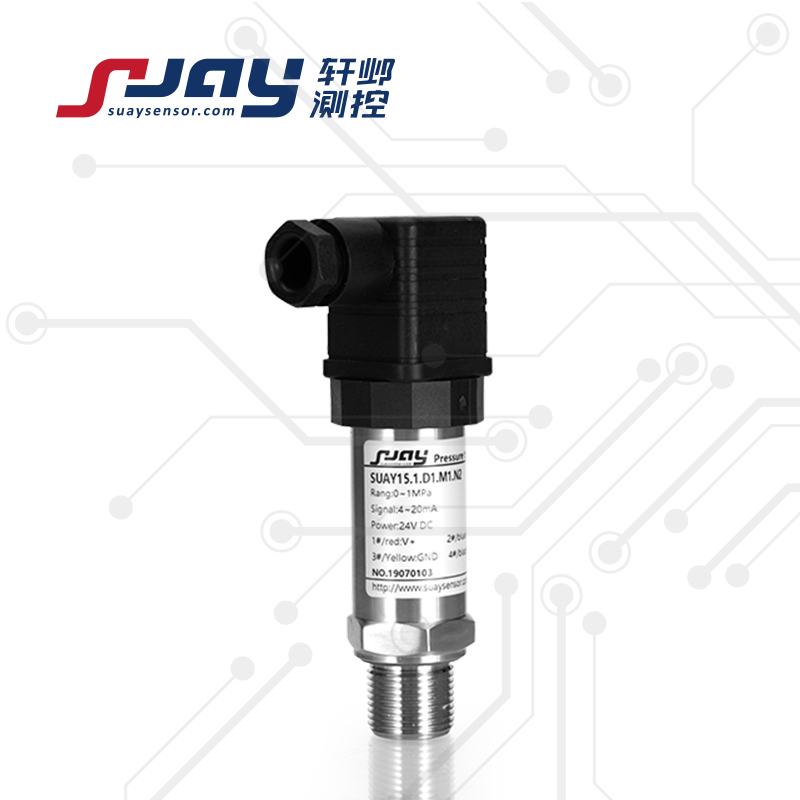

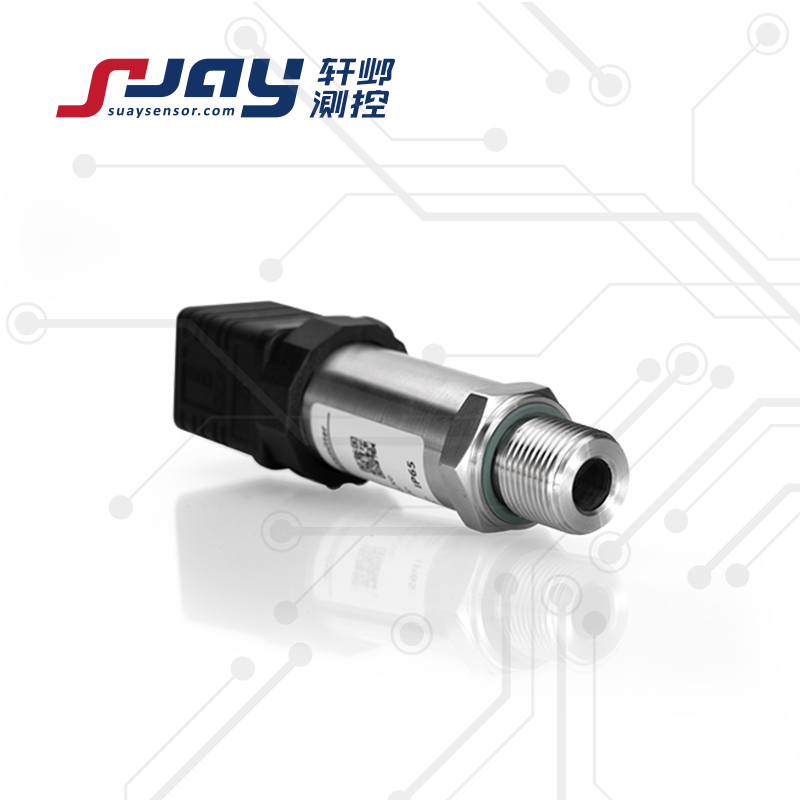

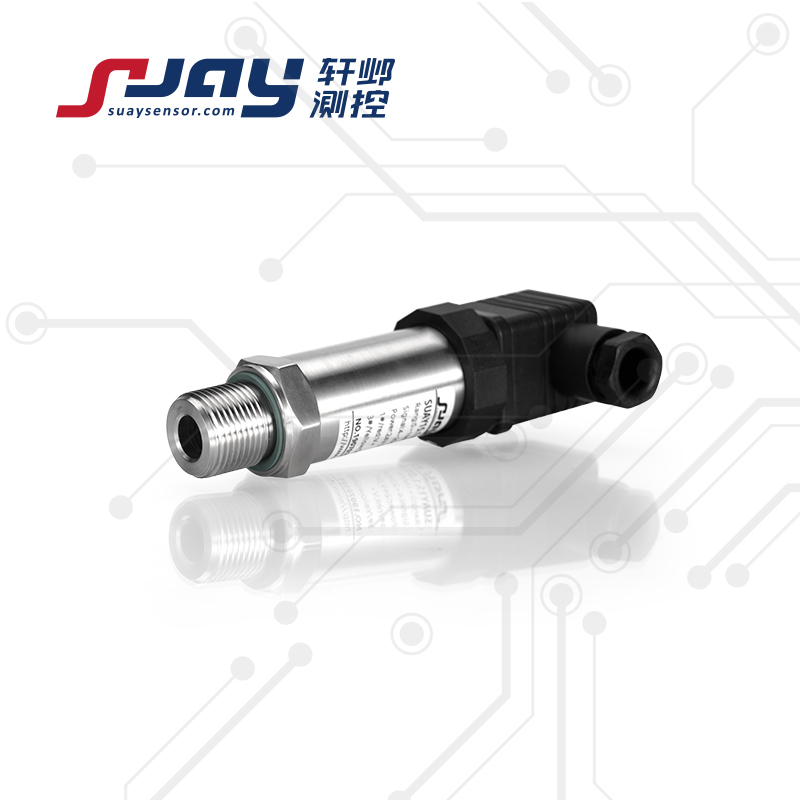

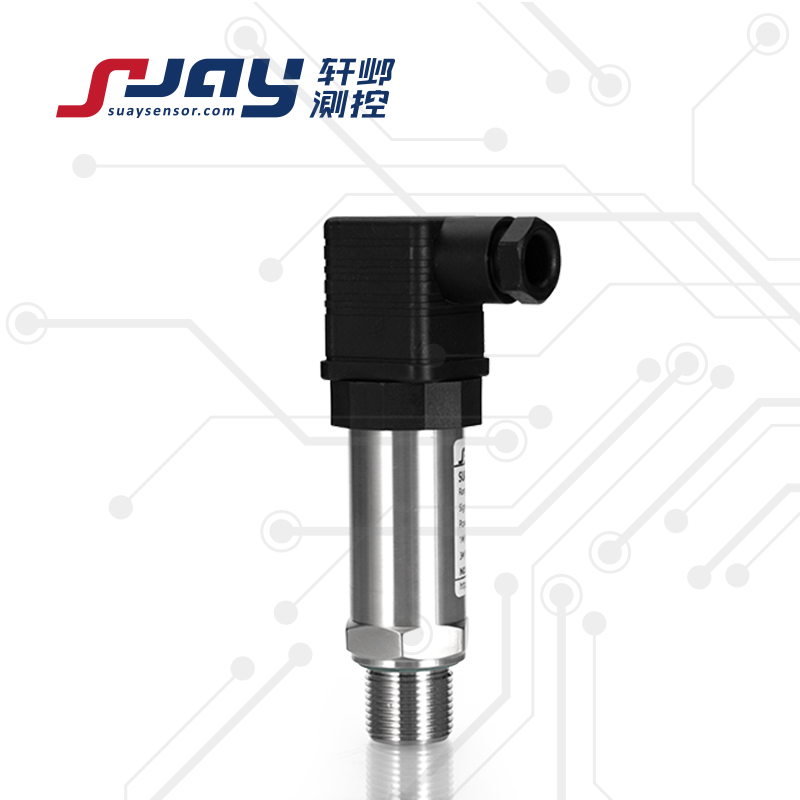

數字輸出壓力傳感器

所屬分類：數字壓力傳感器和變送器

產品標簽：SUAY15數字輸出壓力傳感器是數字信號輸出、高精度、高穩定性產品系列。采用高精模擬前端、RISC指令處理器結合進口MEMS傳感器作為中心感測元件，運用非線性修正技術、數字化溫度補償電路，經過多點測試和精確補償，提高了產品非線性、重復性、遲滯指標的綜合精度，優化了溫度變化對產品輸出信號的影響，提高了產品的整體測量精度。

產品范圍

自動化采集系統
科研院校
水文地質監測
電力化工
設備檢漏系統
遠距離測壓系統
生產領域的標準壓力檢測

數字輸出壓力傳感器

產品詳情

SUAY15數字輸出壓力傳感器是數字信號輸出、高精度、高穩定性產品系列。采用高精模擬前端、RISC指令處理器結合進口MEMS傳感器作為中心感測元件，運用非線性修正技術、數字化溫度補償電路，經過多點測試和精確補償，提高了產品非線性、重復性、遲滯指標的綜合精度，優化了溫度變化對產品輸出信號的影響，提高了產品的整體測量精度。RS485信號協議多樣，支持SUAY自定義、MODBUS、IEEE754浮點數標準等，可方便集中組網、在線調試、數據遠傳，可直接與PC、PLC、MCU、FPGA等設備連接，方便用戶采集。產品體積小巧，封裝堅固，具備極佳的防護性能。廣泛應用于科研院校、航空航天、電力化工、水文地質、醫療環保、設備檢漏、數據在線遠傳等領域。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點：

l 運用數字化非線性修正技術、溫度自補償技術，進行多點測量精確補償，
l 精度高、體積小、封裝堅固，
l 數字信號輸出可直接與PC機、PLC、MCU、FPGA等設備連接，方便用戶采集。
l 可在線非侵入式訪問、調試
l 具備瞬間過壓保護裝置、抗干擾設備，提高復雜工況下的精確測量

產品性能指標

測量范圍	-100KPa~0-10KPa...1MPa...100MPa（表壓、負壓、復合壓）
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.075%FS ±0.1%FS ±0.25%FS ±0.5%FS
信號輸出	數字信號輸出RS485（SUAY自定義協議/MODBUS RTU/IEEE754浮點數）
供電電源	5VDC/5-16VDC/24VDC
工作溫度	-20～85℃
補償溫度	-20～70℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年最大：±0.2%FS/年
零點溫度漂移	典型：±0.01%FS/℃ 最大：±0.025%FS/℃
靈敏度溫度漂移	典型：±0.01%FS/℃ 最大：±0.025%FS/℃
過載能力	2倍滿量程壓力或最大110MPa（取最小值）
有效測量壽命	﹥106壓力循環（P:10-90%FS）
抗振動性	20g （IEC 60068-2-6）
抗沖擊性	20g ， 11mS
響應時間	≤1 ms
分辨率	1/100000
負載電阻	≤（U-12）/0.02 Ω（電流輸出）； >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5， G1/4 （典型） G1/2，NPT1/4（可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT5（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約200克
